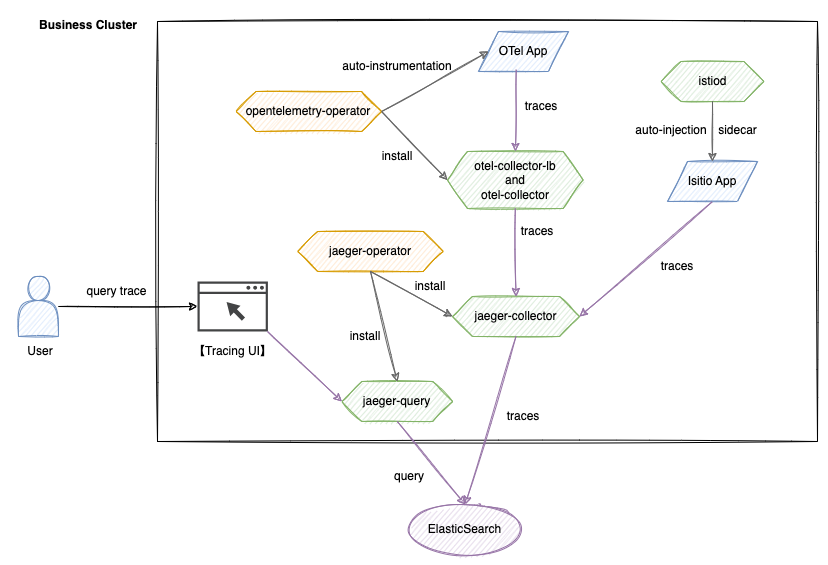

#Архитектура

Эта архитектура построена на технологических стеках Istio, OpenTelemetry и Jaeger, обеспечивая полный жизненный цикл управления распределённым трассированием. Система состоит из пяти основных модулей: сбор данных, передача, хранение, запросы и визуализация.

#Основные компоненты

1. Istio System

   • istio-proxy
     Прокси-сайдкар, который автоматически захватывает и генерирует данные трассировки для взаимодействия между сервисами без изменения кода.
   • istiod
     Управляет конфигурацией и жизненным циклом istio-proxy, включая настройки трассирования для сервисной сетки.

2. OpenTelemetry System

   • opentelemetry-operator
     Оператор на уровне кластера, отвечающий за развертывание и управление компонентом otel-collector, обеспечивающий возможность автоматического внедрения OTel.
   • otel-collector
     Принимает данные трассировки от приложений, фильтрует и группирует их, затем пересылает в jaeger-collector.
   • Tracing UI
     Самостоятельно разработанный интерфейс визуализации, интегрированный с API jaeger-query, поддерживающий многомерные условия запросов.

3. Jaeger System

   • jaeger-operator
     Развёртывает и управляет компонентами jaeger-collector и jaeger-query.
   • jaeger-collector
     Принимает данные трассировки, пересланные и обработанные otel-collector, выполняет преобразование формата и записывает их в Elasticsearch.
   • jaeger-query
     Предоставляет API для запросов трассировок, поддерживая многокритериальный поиск, включая TraceID и метки.

4. Слой хранения

   • Elasticsearch
     Распределённый движок хранения, поддерживающий эффективную запись и поиск огромного объёма данных Span.

#Поток данных

• Процесс записи Istio
  Application -> jaeger-collector -> Elasticsearch

  istio-proxy автоматически захватывает данные трассировки при взаимодействии между сервисами, которые затем напрямую отправляются в jaeger-collector для сохранения в Elasticsearch.

• Процесс записи OpenTelemetry
  Application -> otel-collector -> jaeger-collector -> Elasticsearch

  Приложение генерирует данные Span через SDK или автоматическое внедрение, которые стандартизируются otel-collector и далее сохраняются в Elasticsearch через jaeger-collector.

• Процесс запроса
  User -> Tracing UI -> jaeger-query -> Elasticsearch

  Пользователь отправляет условия запроса через UI, jaeger-query извлекает данные из Elasticsearch; UI визуализирует результаты на основе возвращённых данных.
