    • Развертывание демонстрационного приложения Bookinfo

    Обратитесь к этому документу для развертывания приложения Bookinfo в одном и том же namespace на нескольких кластерах внутри сервисной сетки для проверки возможностей мультикластерной сервисной сетки.

    Содержание

    Подготовка проектов и namespace

    Подготовьте проекты и namespace для развертывания приложения с учетом следующих требований к конфигурации:

    • Все кластеры должны быть связаны с существующими проектами платформы как associated clusters.

    • В каждом кластере должен существовать namespace с одинаковым именем для развертывания приложения.

      Примечание: Межрегиональное аварийное восстановление или балансировка нагрузки на основе мультикластерной сервисной сетки возможны только между сервисами с одинаковыми именами в namespace с одинаковыми именами на кластерах внутри сервисной сетки.

    Вы можете подготовить проекты и namespace, следуя инструкциям ниже:

    1. Обратитесь к Create a Project для создания проекта на платформе, включающего associated clusters c1 и c2.
    1. Обратитесь к Create a Namespace для создания namespace с именем ns1 в кластерах c1 и c2.

    Развертывание приложения Bookinfo на нескольких кластерах

    Разверните приложение Bookinfo в namespace с именем ns1 в кластерах c1 и c2.

    Предварительные условия

    У вас должен быть репозиторий образов, доступный платформе, и возможность загружать образы в этот репозиторий.

    NOTE

    В этом документе в качестве примера используется Harbor. Вам необходимо подготовить проект в Harbor для загрузки образов (с уровнем доступа access level установленным в public) и назначить этот проект для использования проектом, подготовленным для Bookinfo на платформе. Вы можете развернуть или интегрировать инструмент управления образами Harbor на платформе и назначить проект для загрузки образов в Harbor проекту, подготовленному для Bookinfo на платформе.

    Введение в приложение

    Bookinfo — это пример приложения, предоставляемого Istio, имитирующий онлайн-книжный магазин. Оно состоит из четырёх отдельных сервисов, которые вместе обеспечивают функциональность просмотра описания книги, деталей книги (ISBN, количество страниц и т. д.) и некоторых отзывов о книге.

    Сервисы, составляющие Bookinfo, следующие:

    Название сервисаОписание
    productpageВызывает сервисы details и reviews для генерации страницы.
    detailsСодержит информацию о книге.
    reviewsСодержит отзывы о книге и вызывает сервис ratings.

    Сервис reviews имеет три версии:
    v1: не вызывает сервис ratings.
    v2: вызывает сервис ratings и отображает рейтинг от 1 до 5 звёзд .
    v3: вызывает сервис ratings и отображает рейтинг от 1 до 5 звёзд .
    Совет: по умолчанию развернута версия v2.
    ratingsСодержит информацию о рейтингах, основанных на оценках книг.

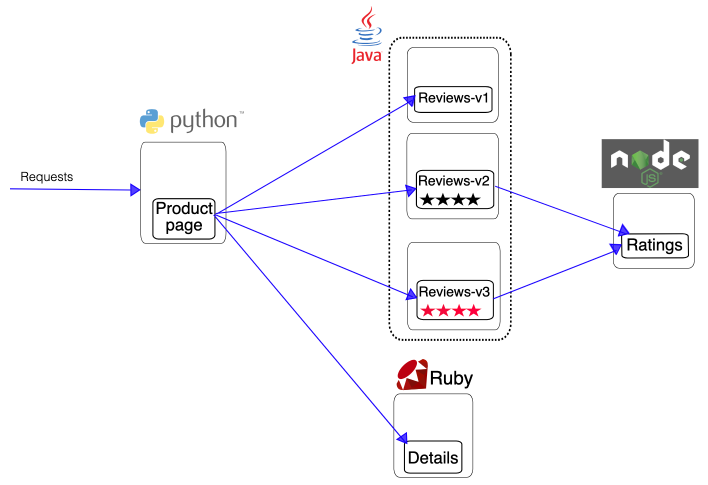

    Ниже показана сквозная архитектура Bookinfo.

    Подготовка образов и YAML-файлов

    Перед развертыванием приложения Bookinfo на платформе необходимо скачать образы и YAML-файлы, необходимые для развертывания приложения Bookinfo, из системы Customer Portal.

    Выполнив скрипт, выполните тегирование образов и загрузите их в репозиторий образов, доступный платформе, а также измените адреса образов в YAML-файлах соответственно. Убедитесь, что платформа сможет без проблем подтягивать необходимые образы при развертывании приложения.

    Шаги

    1. Войдите в Customer Portal, найдите Bookinfo в Application Marketplace и скачайте предоставленные файлы продукта на локальный компьютер.

      TIP

      Для доступа к системе Customer Portal обратитесь в техническую поддержку.

    2. Откройте локальный терминал и выполните следующие команды для распаковки скачанных файлов и загрузки образов.

      unzip <file_name>.zip
docker load -i images.tar
      NOTE

      После распаковки вы получите следующие файлы:

      • images.tar: пакет образов Bookinfo.
      • bookinfo.yaml: YAML-файл Bookinfo.
      • docker_script.sh: скрипт для тегирования образов, загрузки образов и изменения адресов образов в YAML-файле.

    3. Выполните команду для входа в репозиторий образов, доступный платформе.

      NOTE

      Замените <Harbor address> на фактический доступный адрес Harbor на платформе, например: registry-harbor.example.com.

      docker login <Harbor address>
      NOTE

      Если после ввода имени пользователя и пароля вы получите следующую ошибку, измените конфигурацию Docker Engine, добавив адрес Harbor в insecure-registries, затем повторите команду входа.

      Error response from daemon: Get "https://<Harbor address>/v2/": http: server gave HTTP response to HTTPS client

    4. Отредактируйте скрипт docker_script.sh.

      Замените <Harbor address> на адрес проекта Harbor, куда вы хотите загрузить образы, например: registry-harbor.example.com/bookinfo.

    5. Последовательно выполните следующие команды.

      Эти команды выполняют скрипт docker_script.sh для тегирования образов, загрузки образов в проект Harbor и изменения адресов образов в файле bookinfo.yaml.

      chmod +x docker_script.sh
./docker_script.sh

    Развертывание приложения в один клик

    На платформе Container Platform создайте native application с помощью YAML в namespace ns1 кластеров c1 и c2 для развертывания приложения Bookinfo.

    Шаги

    1. В верхней панели навигации переключитесь на продуктовый вид Container Platform и перейдите в namespace ns1 кластера c1.

    2. В левой панели навигации выберите Application Management > Native Application.

    3. Нажмите Create Native Application и выберите One-Click Create with YAML.

    4. Введите имя приложения, нажмите Import в редакторе YAML, выберите bookinfo.yaml и нажмите Create.

    5. Повторите описанные шаги для развертывания приложения Bookinfo в namespace ns1 кластера c2.

    Внедрение Sidecar в сервисы приложения

    На платформе Service Mesh добавьте сервисы productpage, details, reviews и ratings, составляющие приложение Bookinfo, в платформу Service Mesh с режимом управления Service Mesh governance mode. При добавлении сервисов платформа автоматически внедряет Sidecar в сервисы.

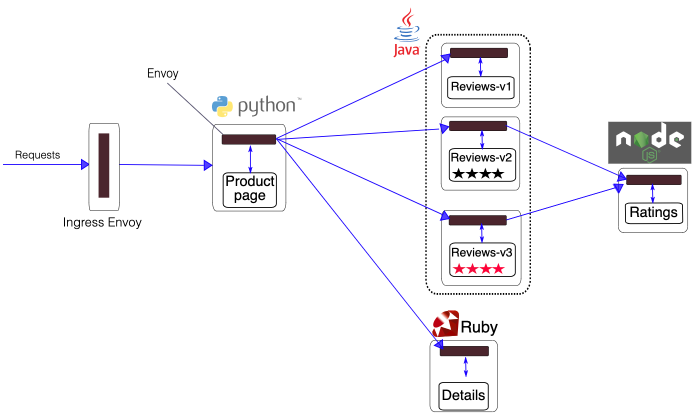

    После внедрения Sidecar архитектура Bookinfo выглядит следующим образом.

    Шаги

    1. В верхней панели навигации переключитесь на продуктовый вид Service Mesh.

    2. В левой панели навигации выберите Service List.

    3. Нажмите Add Service и выберите Service Mesh Governance Mode.

    4. Настройте соответствующие параметры и нажмите Create.

      NOTE

      Если не указано иное, выберите Deployment и используйте значения параметров по умолчанию на интерфейсе.

      • Повторите описанные шаги для добавления сервисов productpage, details, reviews и ratings в namespace ns1 кластеров c1 и c2.

    Доступ к приложению Bookinfo через Ingress Gateway

    Шаги

    Обратитесь к разделу Using Ingress Gateway для развертывания ingress gateway в кластере c1 и создания конфигурации gateway и маршрутизации для доступа к приложению Bookinfo, развернутому в кластере, через браузер.

    Настройте соответствующие параметры по необходимости и другие параметры по требованию.

    • Ingress Gateway:

      • Internal Routing Type: LoadBalancer.

      • Порт должен включать HTTP-протокол.

    • Gateway Configuration: выберите порт с HTTP-протоколом.

    • Routing Configuration: в Routing Destination выберите namespace ns1 in cluster c1, internal routing productpage и порт 9080.

    Проверка доступа

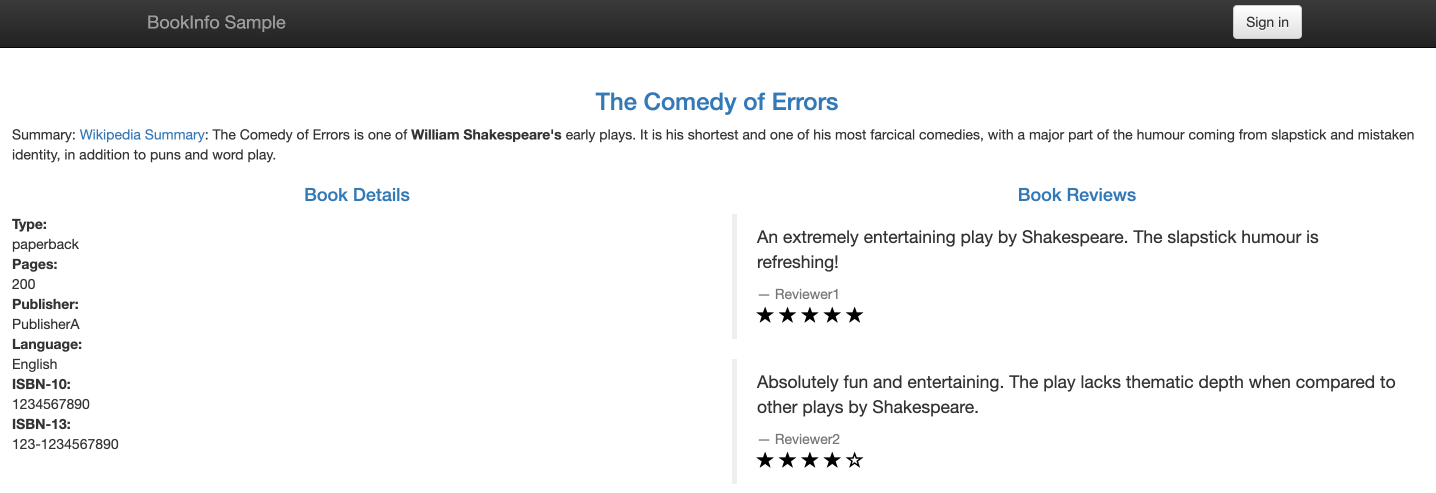

    Нажмите на External Access Address в конфигурации маршрутизации, выберите тип имитируемого пользователя (Normal user/Test user) в левом нижнем углу открывшейся страницы, после чего вы сможете получить доступ к сервису productpage и увидеть информацию о рейтинге, отображаемую версией сервиса reviews, вызываемой сервисом productpage.

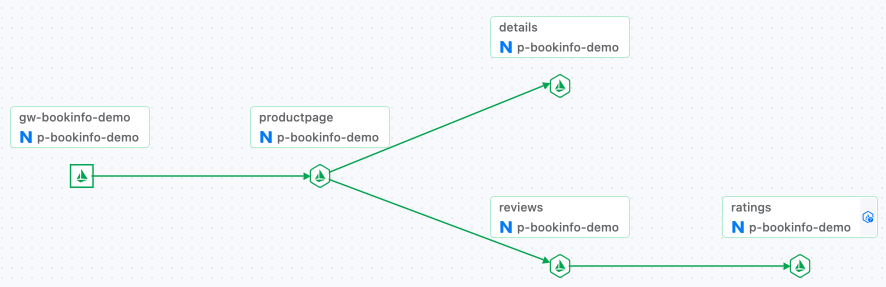

    Ниже показана топология вызовов сервисов.
